无功补偿控制器/复合开关控制器

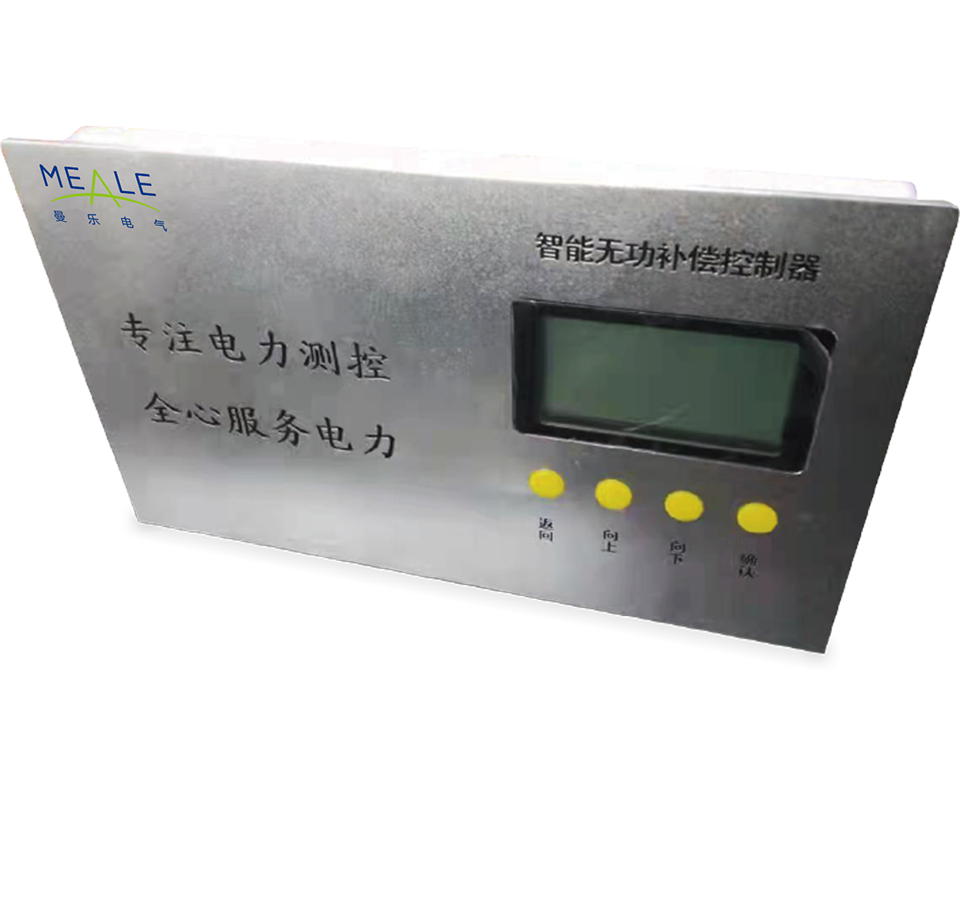

MEALE无功补偿控制器/复合开关控制器
MEALE无功补偿控制器/复合开关控制器参照GB/T9663-2013标准，具有无功补偿、电参量数据采集、温湿度采集、远程通讯、电网参数分析、柜内加热/通风和保护等功能，通过对电网数据的分析与处理来控制智能电容器的自动投切，以提高功率因数，提高电力变压器的利用率，降低线损，改善电网质量，适用于交流50Hz，0.4KV/0.69kV低压配电系统的监测及无功补偿控制。
低压无功补偿控制器通过RS485接口方式与智能控制系统组网联机，实现远程管理。产品采用卡扣可快速安装，外形美观，使用便捷，安装方便。
■ 功能特性
| 通讯及版本升级 | 支持RS485口通讯和程序升级 |
| 智能组网 | 支持36台智能电容器组网 |
| 自动无功投切 | 支持电容器的智能投切，实现最佳补偿效果 |
| 投切指示 | 显示所有组网智能电容器的投切状态 |
| 参数保护 | 设置过压、欠压、过谐波、小电流、过负荷保护。支持动态补偿控制，最小响应时间20ms |
■ 性能指标
| 共补差额参数 | |
| 测试参数 | A相电流，BC线电压，相序兼容 (相电流、线电压、电压电流不同相) |
| 显示内容 | A相电流、BC线电压、功率因数、有功功率、无功频率、频率、总及分次谐波、 输出状态、报警指示、容性感性指示 |
| 测量系统 | 工作电源: AC 220V/380V+20% 额定电压: AC380V20% |
| 额定电流:5A/1A 额定频率:50Hz10% | |
| 混补额定参数 | |
| 测量参数 | A、B、C电流，A、B、C电压 |
| 显示内容 | A、B、C电流，A、B、C电压 A、B、C电压、A、B、C电流、A、B、C功率因数、A、B、C有功功率 A、B、C无功功率、频率、总及分次谐波、输出状态、报警指示、容性感性指示 |
| 测量系统 | 工作电源:AC 220V±20% 额定电压:AC 220V±20% |
| 额定电流: 5A(0-6A)/1A 额定频率: 50Hz±10% | |
| 保护与控制 | |
| 保护功能 | 过压、欠压、小电流、过负荷、THDu、THDi |
| 附加功能 | 通讯、温度测量、湿度测量、加热、通风、报警输出 |
| 控制输出 | +12V (动态共补/混补) 、干接点 (静态共补/混补) |
| 使用环境 | 海拔高度:<2500米 环境温度:-20°C~65°C |
| 相对湿度: 40°C时20%~90% 大气压力: 79.5Kpa~106Kpa | |
| 测量精度 | 电压/电流:0.5级 有功功率:1.0级 |
| 无功功率:1.0级 频率:0.5级 | |
| 控制参数 | 灵敏度:30mA 最小相应时间:1S;20ms (动态共补/分补) |
| EMC | 严酷等级IV |
■ 选型图

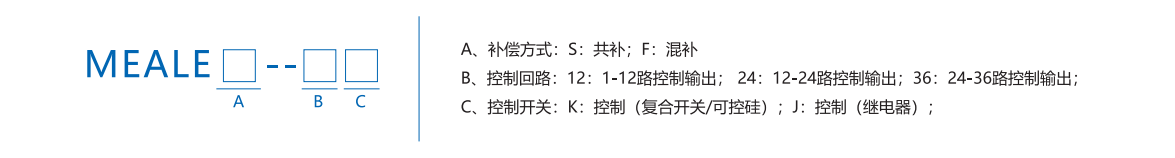

订货举例
合同订货提供内容:
A、下单型号: MEALE--24J
B、下单参数：工作电源：AC220V,50HZ；额定电压: AC380V；额定电流：5A；控制点：干接点。

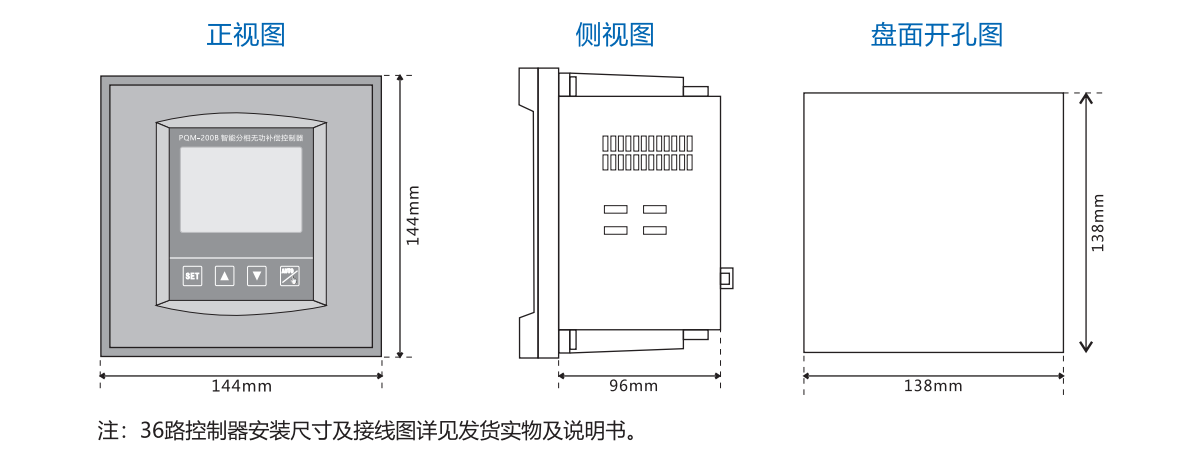

■ 外形尺寸(含开孔)
